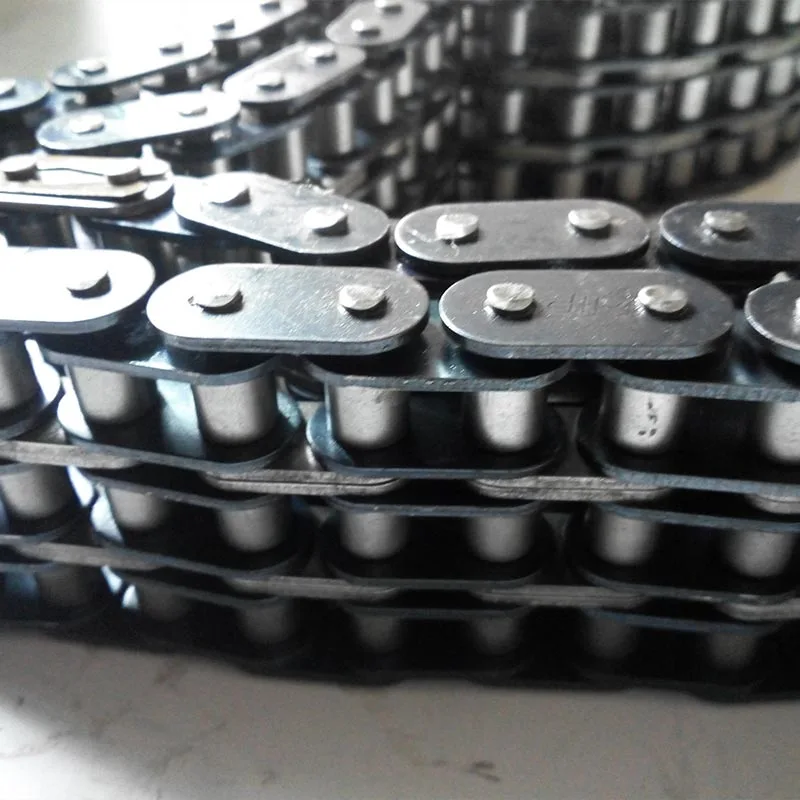

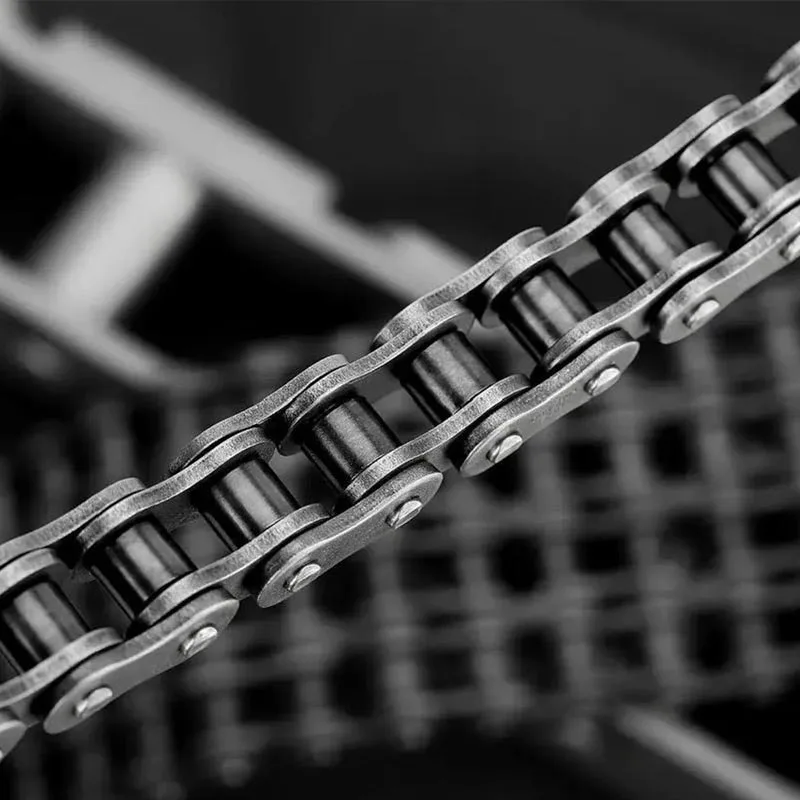

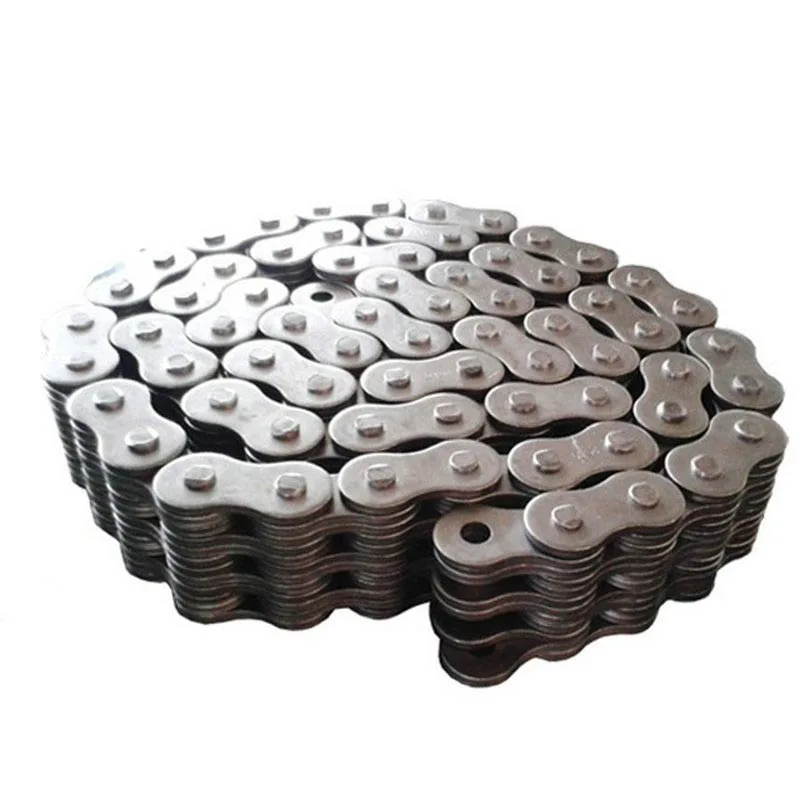

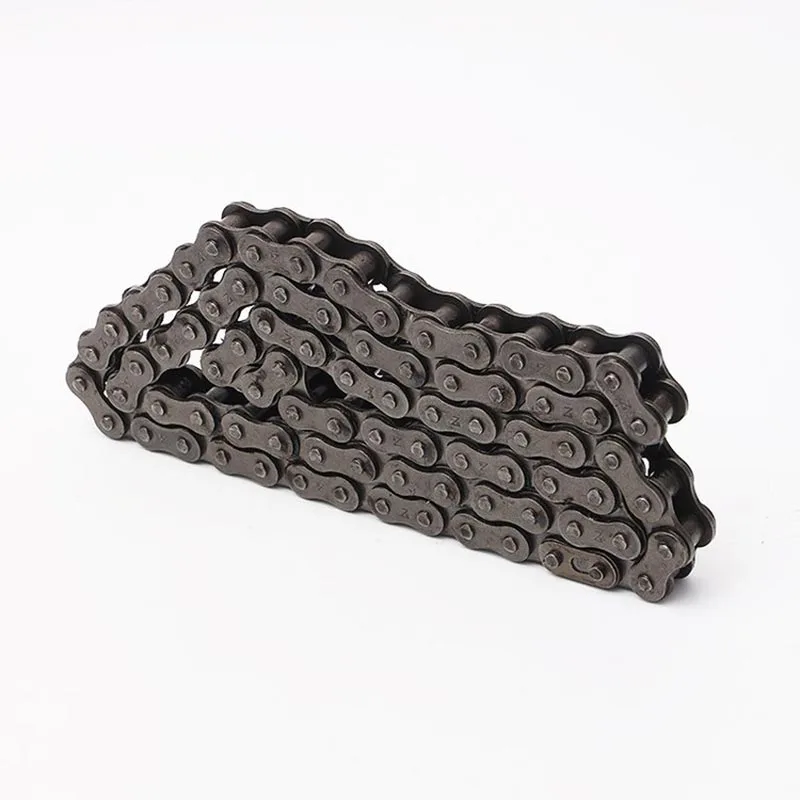

トランスミッション機械部品とは、ギアボックス、パワートレイン、ドライブシャフト、モーションコントロールシステムに使用されるコアコンポーネントを指します。これらには、ギア、シャフト、ベアリング、カップリング、スプロケット、チェーンホイール、シンクロナイザーハブ、スプラインシャフト、ユニバーサルジョイント、および関連する精密機械加工要素が含まれます。これらの部品は、スムーズなトルク変換、正確な速度比、低バックラッシュ、および高い疲労耐性を実現するために連携して機能する必要があります。
YSスチールは、高度な CNC 機械加工、歯車ホブ加工、研削、熱処理、および表面仕上げプロセスを使用してこれらのコンポーネントを製造します。すべての部品は、歯車精度の ISO 1328、歯形公差の DIN 3962、歯車定格の AGMA 2001 などの国際規格に従って製造されています。その結果、高負荷、高速、高温の環境でも確実に性能を発揮する製品ラインが生まれました。
次の表は、YS STEEL が提供するトランスミッション機械部品の材料選択、機械加工公差、表面処理オプション、および機械的性能をガイドする主要な技術パラメータをまとめたものです。これらの値は標準的な生産能力に基づいています。ご要望に応じてカスタム仕様を提供できます。
材料の選択は、耐荷重、耐摩耗性、衝撃強度、耐食性に直接影響します。 YS STEEL は、特定の使用条件に合わせて幅広い鋼材や合金に対応します。
| 材質グレード | 引張強さ(MPa) | 降伏強さ(MPa) | 熱処理後の硬さ | 代表的な伝動機械部品 |
|---|---|---|---|---|
| 20クロムチタン | ≥1080 | ≥835 | HRC 58-62 (表面硬化) | ギア、シンクロナイザーリング、ピニオン |
| 42CrMo | ≥980 | ≥785 | HRC 28-32 (焼き入れ焼き戻し済み) | シャフト、カップリング、フランジ |
| 40Cr | ≥900 | ≥700 | HRC 48-55 (高周波焼き入れ) | スプラインシャフト、スプロケット、ホイールハブ |
| 45#スチール | ≥600 | ≥355 | HRC 20-25 (正規化) | 低荷重シャフト、スペーサー、ベアリングハウジング |
| 20CrNiMo | ≥1100 | ≥850 | HRC 58-62 (浸炭) | 頑丈なギヤ、アクスルシャフト |
| AISI 8620 | ≥980 | ≥735 | HRC 58-62 (表面硬化) | トランスミッションギヤ、ディファレンシャル部品 |
| AISI 4140 | ≥1000 | ≧800 | HRC 30-36 (焼き入れ焼き戻し済み) | ドライブシャフト、カップリングハブ |
| 17-4PH ステンレス | ≥1310 | ≥1180 | HRC 40-47 (時効硬化) | 船舶用トランスミッション部品、食品グレードの駆動部品 |
パワートランスミッションシステムの振動、騒音、早期摩耗を軽減するには、精度が非常に重要です。 YS STEEL は、すべての部品ファミリーにわたって厳しい公差を維持します。
| 部品の種類 | 内径許容差 | 外径許容差 | 歯形精度 | 表面粗さ（Ra） |
|---|---|---|---|---|
| 歯車 | H7 | h6 | DIN 6-8 | 0.8～1.6μm |
| シャフト | — | h6 | — | 0.4～0.8μm |
| カップリング | H7 | h6 | — | 0.8～1.6μm |
| スプロケット | H8 | h6 | ANSI B29.1 | 1.6～3.2μm |
| ベアリングハウジング | K7 | js6 | — | 0.8～1.6μm |
| スプラインシャフト | — | h6 | DIN 5480 | 0.8～1.0μm |
すべての寸法は、三次元測定機 (CMM)、プロファイル プロジェクター、歯車測定センターを使用して検証されます。部品サイズや用途に応じて、真円度、円筒度、振れを0.01～0.03mm以内にコントロールします。
表面処理により疲労強度、耐食性、摩擦挙動が向上します。 YS STEELでは、目的の性能を達成するために組み合わせることができる複数の仕上げ加工を提供しています。
| 治療の種類 | ケースの深さ (mm) | 表面硬度 | 主なメリット | 共通使用 |
|---|---|---|---|---|
| 浸炭 | 0.8～2.0 | HRC 58-62 | 表面硬度が高く、芯が強靭 | 耐久性の高いギア、シャフト |
| 窒化処理 | 0.3～0.5 | HV800-1100 | 優れた耐摩耗性と耐擦傷性 | 精密歯車、スプライン |
| 高周波焼き入れ | 1.5～4.0 | HRC 50-55 | 歪みを最小限に抑えた選択硬化 | シャフト、スプロケット、ベアリングジャーナル |
| 四三酸化鉄皮膜 | — | — | 軽度の腐食保護、美しい仕上げ | 一般的なハードウェア、カップリング |
| 亜鉛メッキ | — | — | 犠牲腐食保護 | ファスナー、露出リンケージ |
| ショットピーニング | — | — | 圧縮応力による疲労寿命の向上 | 周期的な負荷がかかるギア、シャフト |
次の表は、YS STEEL トランスミッション機械部品の標準的な性能データを示しています。実際の値は形状、材質、潤滑条件によって異なります。
| パラメータ | 範囲 | 注意事項 |
|---|---|---|
| モジュール（ギア） | 0.5～40 | カスタムモジュールは最大60個まで利用可能 |
| 最大ギア径 | 2000mm | 特注の場合は3000mmまで |
| 最大シャフト長さ | 3000mm | CNC旋盤および研削センターによるサポート |
| 最大トルク容量 | 最大500,000Nm | 材質と熱処理により異なります |
| 最高回転速度 | 最大15,000rpm | 高速化するには動的バランシングが必要 |
| 動作温度範囲 | -40℃～+200℃ | 高温でも使用可能な特殊合金 |
| ギアのバックラッシュ | 0.005～0.15mm | AGMA クラスとギア サイズに基づく |
| 伝送効率 | 97-99.5% | 適切に潤滑されたギアペアの場合 |
| 騒音レベル | ≤75dB(A) | 定格荷重下、1mで測定 |
YSスチール は、冶金の専門知識と精密機械加工を組み合わせて、要求の厳しい用途において一般的な代替品よりも優れた性能を発揮するトランスミッション機械部品を製造します。主な利点は次のとおりです。
YSスチール のトランスミッション機械部品は、出力密度、信頼性、長寿命が不可欠な幅広い業界で使用されています。
すべてのトランスミッション機械部品の注文は、再現性と顧客要件への準拠を確保するために厳格な製造ワークフローに従います。このプロセスは原材料の検査から始まり、分光計や超音波検査を使用して棒鋼や鍛造品の化学組成や内部欠陥が検査されます。
次に、CNC 旋削、フライス加工、歯車ホブ加工の操作により、コンポーネントが成形されます。高い精度が要求される歯車の場合、熱処理後に歯車研削やホーニングを行います。浸炭、焼き入れ、焼き戻し、窒化などの熱処理サイクルは、指定された硬度プロファイルを達成するために正確に制御されます。熱処理後の部品は、寸法検査、表面粗さ測定、硬さ検査が行われます。
機能テストには、ギアの接触パターンの検証、バックラッシュの測定、高速回転部品の動的バランスなどが含まれます。すべての重要な寸法と材料証明書を文書化した最終検査レポートが各出荷に提供されます。
Q: 産業用ギアボックスで使用されるトランスミッション機械部品の最も一般的なタイプは何ですか?
A: 最も一般的なタイプには、インボリュート歯形のギア、ギア シャフト、スプライン シャフト、ベアリング ジャーナル、カップリング、スペーサー リングなどがあります。ギアは、ギアボックスの設計に応じて、平歯車、ヘリカル、ベベル、またはウォーム タイプになります。シャフトは通常、中炭素合金鋼で作られ、ベアリングとギアの着座部分が硬化されています。カップリングはギアボックスを原動機または被駆動装置に接続し、角度および軸方向のずれを許容する必要があります。スペーサー リングは、ベアリングとギアの正しい軸方向の位置を維持します。 YS STEEL では、これらすべてのコンポーネントを個別の部品として、またはお客様の図面に従って完全に適合したセットとして製造します。
Q: トランスミッション機械部品に適した材料を選択するにはどうすればよいですか?
A: 材料の選択は、動作応力、衝撃荷重、温度、摩耗条件によって異なります。ギアの高い接触応力と曲げ疲労の場合は、20CrMnTi、20CrNiMo、AISI 8620 などの肌焼き鋼が、硬い表面と強靱なコアを提供するため好まれます。ねじり荷重や曲げ荷重を受けるシャフトの場合、42CrMo や AISI 4140 などの中炭素合金鋼は、強度と機械加工性のバランスが優れています。腐食環境では、17-4PH などのマルテンサイト系ステンレス鋼が強度と耐食性の両方を提供します。 YS STEEL のエンジニアは、有限要素解析を実行し、必要な安全率を満たす最もコスト効率の高い材料を推奨します。
Q: YS STEELでは伝動機械部品の表面処理にはどのようなものがありますか?
A: YS STEELでは浸炭、窒化、高周波焼入れ、四三酸化鉄、亜鉛メッキ、クロムメッキ、ショットピーニングを行っております。浸炭処理により浸炭深さは 0.8 ～ 2.0 mm、表面硬度は HRC 58 ～ 62 となり、強力な歯車に最適です。窒化処理によりケースの厚みは0.3～0.5mmと薄くなり、硬度はHV1100までになり、歪みの少ない精密歯車に適しています。高周波焼き入れは、硬化深さ 1.5 ～ 4.0 mm のシャフト ジャーナルとギア歯を選択的に焼き入れます。防食のため、亜鉛メッキまたは黒色酸化処理が施されます。ショットピーニングをこれらの処理のいずれかに追加すると、圧縮残留応力を誘発して疲労耐性を向上させることができます。
Q：YSスチールの伝動機械部品の品質管理はどのようなものですか？
A: YS STEEL では、多段階の品質管理プロセスを経ています。入荷した原材料は発光分光計で化学組成が検証され、超音波検査で内部欠陥が検証されます。機械加工中の工程内検査では、マイクロメーター、ノギス、CMM を使用して寸法を確認します。熱処理後、硬度計により表面と芯の硬さを多点で検査します。歯車測定センターは、DIN または AGMA 規格に従って歯形、ねじれ角、ピッチ精度を評価します。磁粉検査は重要な部品の表面亀裂を検出します。各出荷には、完全なトレーサビリティを提供するための寸法検査レポート、材料証明書、熱処理記録が含まれています。
