YSスチールは、トンネル温室、マルチスパン商業温室、シェードハウス、庭園温室、およびポリトンネル用の温室フレーム継手を製造しています。これらの製品は、現場での穴あけや溶接を軽減し、標準的な手動工具を使用して迅速に組み立てることができるように設計されています。この継手はクランプとボルトの原理を使用しており、パイプの亜鉛メッキ層を損傷することなく強力な機械的グリップを提供します。
ベーススチールのグレードは、温室フレームフィッティングの強度と耐久性に直接影響します。 YS STEELは、継手の種類と必要な耐荷重に応じて3つの主要な鋼種を使用しています。
| 鋼種 | カーボン(最大) | マンガン(最大) | シリコン(最大) | リン (最大) | 硫黄(最大) |
|---|---|---|---|---|---|
| Q195 | 0.12% | 0.50% | 0.30% | 0.035% | 0.040% |
| Q235 | 0.22% | 1.40% | 0.35% | 0.045% | 0.050% |
| SPCC | 0.12% | 0.50% | — | 0.040% | 0.045% |
| 鋼種 | 抗張力 | 降伏強さ | 伸長 | 硬度 |
|---|---|---|---|---|
| Q195 | 315～430MPa | 195MPa | ≥33% | ≤HRB65 |
| Q235 | 370～500MPa | 235MPa | ≥26% | ≤HRB 75 |
| SPCC | 270～410MPa | 140～240MPa | ≥28% | ≤HRB60 |
最も一般的な設置の問題の 1 つは、温室パイプの実際の外径と一致しない継手を選択することです。 YS STEEL標準温室枠継手は下記のパイプ外径に対応しております。
各継手モデルには、定義されたパイプ外径範囲があります。たとえば、25 ～ 32 mm のクロス コネクタは 25 mm と 32 mm の両方のパイプを受け入れることができますが、固定 42 mm リッジ コネクタは 42 mm パイプ専用に機械加工されています。クランプの内径は、亜鉛メッキの厚さと組み立ての容易さを考慮してパイプの外径よりわずかに大きくなっていますが、接触圧力が低下するほど大きくはありません。
| パラメータ | 標準公差 | 精密オプション |
|---|---|---|
| パイプ外径の互換性 | ±0.5mm | ±0.2mm |
| ボルト穴径 | ±0.3mm | ±0.1mm |
| はめあい幅 | ±0.5mm | ±0.3mm |
| 取り付け高さ | ±0.5mm | ±0.3mm |
| 角度精度 | ±2° | ±1° |
| 鋼の厚さ | ±0.05mm | ±0.03mm |
YSスチールの温室フレーム継手は、大きく8つのカテゴリーに分かれています。各カテゴリには、パイプのサイズ、角度、仕上げに基づいた複数のモデルが含まれています。
リッジコネクタは、温室の頂上で屋根パイプを接続します。これらは通常、固定角度ユニットまたは角度調整可能なユニットとして供給されます。標準角度は 45°、60°、90°、120° です。コネクタ本体は Q235 鋼から打ち抜かれ、溶接後に溶融亜鉛メッキされます。ボルト穴はモデルに応じて M8 または M10 の留め具を受け入れます。
ベースプレートは、温室フレームの垂直荷重を地面またはコンクリート基礎に伝達します。これらは厚さ 2.0 ～ 3.0 mm の Q235 鋼板から製造されており、M10 または M12 接地ボルト用の事前にパンチされたアンカー穴を備えた状態で供給できます。標準ベースプレートサイズは100×100mm、120×120mm、150×150mmです。
クロスコネクタは、90°の角度で交差する 2 本のパイプを結合します。これらは母屋の接続や屋根のブレースによく使用されます。コネクタは 4 本のボルトを使用した 2 ピース クランプ設計を採用しています。標準モデルは、22×22 mm から 48×48 mm までのパイプの組み合わせをカバーします。

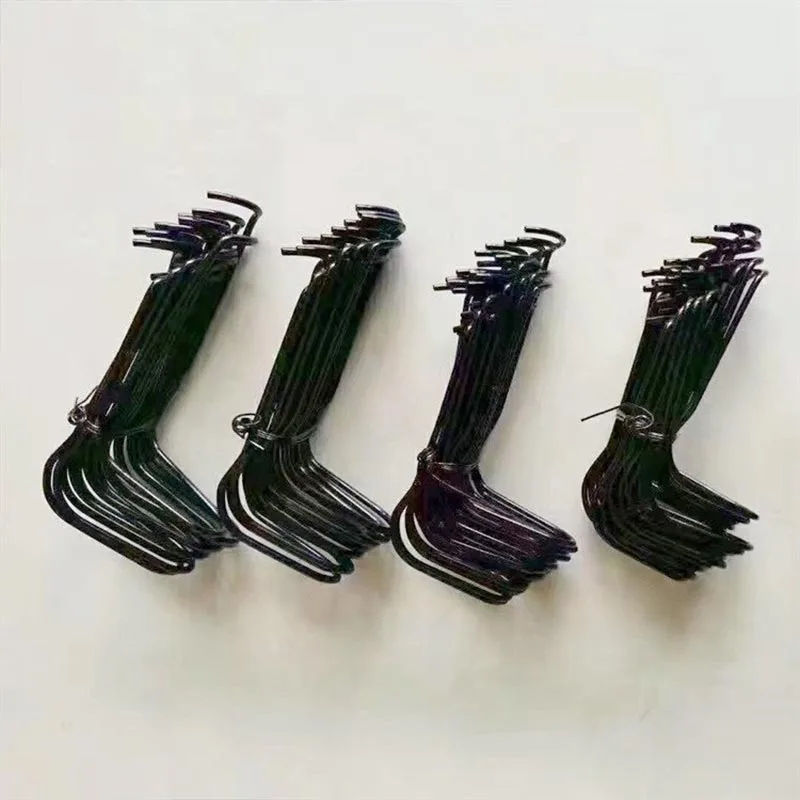

パイプ クランプはパイプを平らな面または他のパイプに固定します。サドルクランプは母屋を垂木に取り付けるために使用されます。クランプ幅は負荷に応じて20mmから50mmまで変化します。材料の厚さは、軽量サドル クランプの 0.8 mm から構造パイプ クランプの 1.5 mm までの範囲です。
母屋クリップは、水平母屋をメイン アーチ パイプに接続します。パイプに穴を開けずに素早く取り付けることができます。クリップはアーチ パイプの周りを包み込み、母屋に平らな台座を提供します。標準の母屋クリップは、25 mm ～ 50 mm のパイプ外径をサポートします。
雨樋ブラケットは、複数スパンの温室で雨樋のプロファイルをサポートし、隣接する屋根アーチを接続するために使用されます。これらの継手は 2.0 ～ 3.0 mm の溶融亜鉛メッキ鋼板で作られており、高い垂直荷重向けに設計されています。標準モデルは 32 mm、42 mm、48 mm、60 mm のアーチ パイプに適合します。

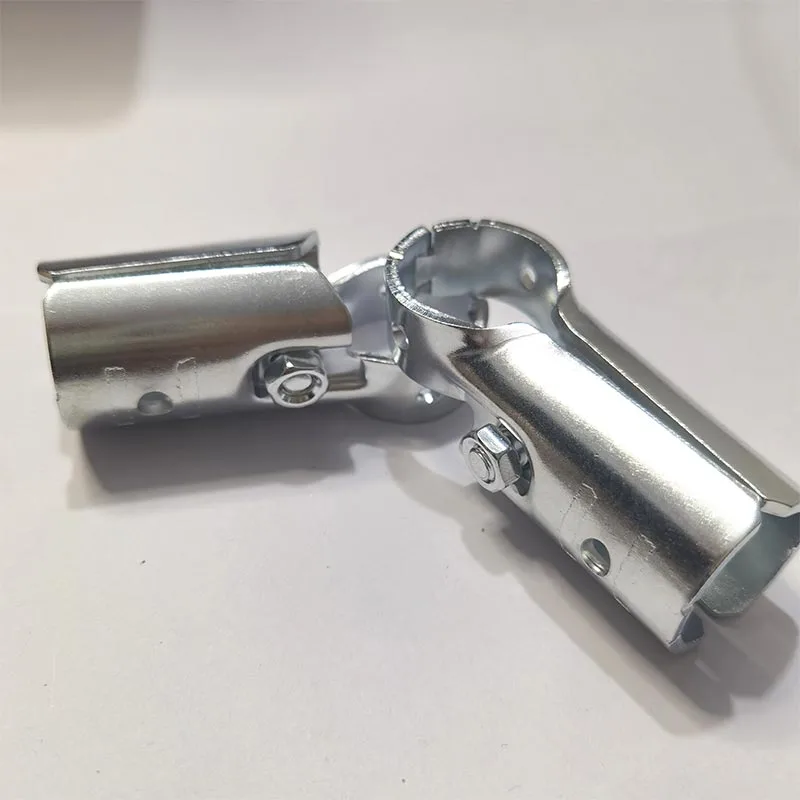

スイベルジョイントにより、2本のパイプ間の角度調整が可能です。ニーブレースやダイアゴナルウィンドブレーシングによく使用されます。ジョイントは 0° ～ 180° まで回転でき、中央のボルトで所定の位置にロックされます。標準モデルは22mm、25mm、32mm、42mm、48mmのパイプに対応します。
アングルブレースフィッティングはコーナー接続を強化し、横方向の動きに抵抗します。これらは、45° または 90° の固定ブラケット、または調整可能な角度プレートとして提供されます。継手の厚さは通常 1.5 ～ 2.5 mm で、溶融亜鉛メッキまたは粉体塗装仕上げが施されています。
| 継手の種類 | パイプ外径範囲 | 鋼の厚さ | 標準角度 | ボルトサイズ | 仕上げオプション |
|---|---|---|---|---|---|
| リッジコネクタ | 25～60mm | 1.5～2.5mm | 45°、60°、90°、120° | M8、M10 | HDG、プレガルブ、パウダー |
| ベースプレート | 25～76mm | 2.0～3.0mm | 90° | M10、M12 | HDG、パウダー |
| クロスコネクタ | 22～48mm | 1.2～2.0mm | 90° | M6、M8 | プレガルブ、亜鉛メッキ |
| パイプクランプ・サドル | 19～60mm | 0.8～1.5mm | 調整可能 | M6 | プレガルブ、亜鉛メッキ |
| 母屋クリップ | 25～50mm | 1.5～2.0mm | 90° | M8 | HDG |
| 雨樋ブラケット | 32～76mm | 2.0～3.0mm | 変数 | M10 | HDG |
| スイベルジョイント | 22～48mm | 1.2～2.0mm | 0°～180° | M8 | プレガルブ、HDG |
| アングルブレースフィッティング | 25～50mm | 1.5～2.5mm | 45°、90° | M8 | HDG、パウダー |
温室環境は高温多湿であるため、金属の腐食が促進されます。温室フレームの取り付け部分の表面処理によって、その構造が何年安全で視覚的に許容できるかが決まります。 YS STEELでは主に3つの表面仕上げをご用意しております。
プレ亜鉛メッキ継手は、スタンピングおよび成形前に亜鉛メッキされた鋼板から作られています。亜鉛層は薄いですが均一で、通常は 10 ～ 20 μm です。この仕上げはコスト効率が高く、趣味用の小さな温室、仮設構造物、乾燥した内陸気候に適しています。時間の経過とともに切断面に軽い腐食が見られる場合がありますが、亜鉛を多く含むペイントで補修できます。
溶融亜鉛メッキ継手は、最初に形成され、次に溶融亜鉛に浸漬されます。得られる亜鉛層の厚さは 40 ～ 85 μm で、エッジや溶接点を含むすべての表面を覆います。これは、商業温室、海岸地域、高湿度地域、および 10 年以上の耐用年数が予想される構造物に推奨される仕上げです。マットグレーの表面は、輸送時や設置時の耐摩耗性にも優れています。
粉体塗装は、事前に亜鉛メッキまたは亜鉛メッキされたベースに塗布されます。ポリエステル パウダー層の厚さは 80 ～ 120 μm で、緑、黒、グレー、およびカスタム RAL カラーでご利用いただけます。粉体塗装された温室フレーム継手は、機能と同じくらい外観が重要な小売園芸センター、展示用温室、住宅プロジェクトで使用されています。
| 仕上げタイプ | コーティングの厚さ | 耐塩水噴霧性 | エッジ保護 | カラーオプション | 推奨環境 |
|---|---|---|---|---|---|
| プレ亜鉛メッキ | 10～20μm | 120～200時間 | 貧しい | シルバーのみ | 内陸乾燥、趣味の温室 |
| 溶融亜鉛メッキ | 40～85μm | 500～1,000時間 | 素晴らしい | マットグレー | 沿岸、商業地、高湿度 |
| 粉体塗装 | 80～120μm | 300～600時間 | 適度 | グリーン、ブラック、グレー、カスタム RAL | 小売、住宅、美的プロジェクト |
温室フレーム継手の耐荷重は単一の固定値ではありません。それは継手のタイプ、鋼の厚さ、ボルトのグレード、パイプの直径、フレームの形状によって異なります。 YS STEEL は、一般的な温室設計に基づいたエンジニアリングに関する推奨事項を提供します。
強風と大雪の地域では、フレーム設計に斜めのブレース、取り付け間隔の縮小、アンカー ポイントの追加を含める必要があります。 YS STEEL のエンジニアは、フレーム図面を確認し、最大 160 km/h の風速と最大 75 kg/m2 の積雪量に応じた具体的な取り付け推奨事項を提供できます。
YSスチール のほとんどの温室フレーム継手には、適合するボルト、ナット、ワッシャーが付属しています。ファスナーのグレードは継手の荷重クラスに合わせてあります。
| ボルトサイズ | ねじピッチ | 標準グレード | 高強度オプション | 推奨トルク |
|---|---|---|---|---|
| M6 | 1.0mm | 4.8、6.8 | 8.8 | 10～15N・m |
| M8 | 1.25mm | 4.8、6.8 | 8.8 | 20～30N・m |
| M10 | 1.5mm | 6.8 | 8.8 | 35～50N・m |
| M12 | 1.75mm | 6.8 | 8.8 | 55～75N・m |
温室フレーム継手のすべてのバッチは、出荷前に文書化された品質管理プロセスを通過します。 QCフローには以下の検査項目があります。
各出荷には、要求に応じて詳細な検査報告書と材料証明書が含まれます。 YS STEEL は品質管理に関して ISO 9001 認証を維持しており、大量注文に対しては SGS、BV、または TUV による第三者検査を提供できます。
フレームを長期にわたって安定させるには、正しい取り付けが不可欠です。以下の専門的なガイドラインは、温室建設者が最も一般的な組み立てミスを回避するのに役立ちます。
YSスチール の温室フレーム継手は、保護された農業や庭園の構造物に幅広く使用されています。
標準的な温室フレーム継手は、パイプ外径 19 mm ～ 76 mm に対応します。温室の建設に最も一般的に使用されるサイズは、25 mm、32 mm、42 mm、48 mm です。各継手モデルには、製品仕様に記載されている特定のパイプ外径範囲があります。標準以外のパイプ寸法の場合、YS STEEL はカスタム ツールを開発し、設計の複雑さに応じて 30 ～ 45 日以内に互換性のある継手を製造できます。
プレ亜鉛メッキ継手は、成形前に亜鉛メッキされた鋼板から作られています。亜鉛層は 10 ～ 20 μm と薄く、趣味の小型温室、仮設構造物、乾燥した内陸地域に最適です。溶融亜鉛メッキ継手は、最初に形成され、次に溶融亜鉛に浸漬され、すべてのエッジと溶接点を覆う 40 ～ 85 μm のコーティングが形成されます。商業用温室、沿岸地域、高湿度環境、または 10 年以上の耐久性が予想される構造物の場合、溶融亜鉛メッキ継手は長期的な選択肢としてより強力です。
はい、パイプの外径が継手のサイズと一致する限り、可能です。この継手は主にスチール パイプ用に設計されていますが、壁の厚さがボルトの圧縮に対応できる十分な場合は、PVC またはアルミニウム パイプをクランプすることもできます。薄肉アルミニウムの場合は、パイプの変形を防ぐために、締め付けトルクを低くするか、ゴムスリーブを挿入してください。塩ビ管の呼びサイズは鋼管の外径規格と異なる場合が多いため、ご注文前に必ず実際のパイプ外径をご確認ください。
ほとんどの場合、そうです。 YS STEEL の温室フレーム継手は、世界中の温室キットメーカーが使用する一般的なパイプ外径規格に準拠しています。ただし、フィッティングの形状、ボルト穴の間隔、クランプ幅はブランドによって異なる場合があります。ご注文前に、既存のパイプ径、フレーム図面、元の継手の写真を共有してください。 YS STEELでは互換性の確認や標準範囲からの同等機種のご提案をさせていただきます。
標準的な温室フレーム継手の場合、最小注文数量はモデルごとに 500 個です。完全なカートンでの混合モデルの注文も受け付けます。テストや寸法確認用に5～20個のサンプル注文が可能です。標準的な生産リードタイムは、入金確認後 15 ～ 25 日です。カスタムサイズ、特殊コーティング、または専用パッケージの場合、注文量や工具の要件に応じてリードタイムが 30 ～ 45 日延長される場合があります。
ほとんどの YS STEEL 温室フレーム継手は、お客様が特に指定しない限り、適合するボルト、ナット、およびワッシャーが付属した状態で提供されます。標準ボルトグレードは 4.8 と 6.8 で、高負荷の尾根および側溝接続には 8.8 が利用可能です。ステンレススチール製ファスナーおよびカスタムねじタイプは別途お見積りとなります。留め具を現地で調達したい場合は、金具なしで継手を提供することもできます。
